泰和安TX3240總線終端適配器接線安裝技術

1 概述

TX3240 型總線終端適配器（以下簡稱適配器）用于消除由于總線線路傳輸特征阻抗與控制器總線輸出阻抗不一致而引起的傳輸信號波形畸變，從而增加總線信號傳輸?shù)目煽啃?，減少誤報警。

2 特點

2.1 輸入信號無極性。

2.2 安裝使用方便。

3 技術特性

3.1 工作電壓：24V

3.2 工作電流：＜12mA

3.3 使用環境：溫 度：-10℃～+55℃

相對濕度≤95%，不凝露

3.4 外形尺寸：56mm×56mm×21.5mm

3.5 殼體材料和顏色：ABS，象牙白

3.6 重量：約 40g

3.7 安裝孔距：48mm

4 特征與工作原理

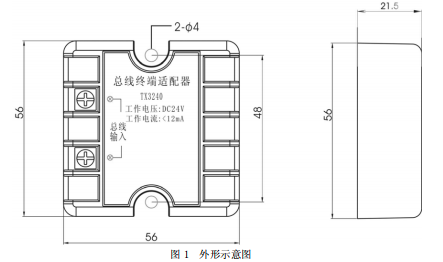

4.1 適配器的外形示意圖如圖 1 所示。

4.2 工作原理

總線線路比較長，線路負載比較輕（帶的探頭數量比較少）的情況下，未安裝適配器前的總線，

由于線路阻抗不匹配，引起了總線波形的畸變，總線波形上升和下降沿出現了嚴重“振鈴”（振

蕩），此信號會引起探測器識別錯誤，安裝了適配器后的總線波形，其上升沿、下降沿的振鈴被極大地消減，這樣的信號能保證總線前端設備的正常工作。因此，建議在總線線路比較長、線路負載比較輕、線路較差的情況下安裝適配器。

5 安裝與布線

警告：安裝設備之前，請切斷回路的電源。

5.1 適配器可采用布線管暗裝或布線管明裝兩種方式。布線管暗裝時，可將適配器安裝在 86H50 型標準預埋盒內，再裝上蓋板；布線管明裝時，采用專用端子箱，適配器安裝在端子箱內。

5.2 布線要求：選用截面積不小于 1.0mm2 的 RVS 雙絞線。

6 應用方法

6.1 適配器通常安裝在總線（或分支）的末端。具體做法是：如果總線布線是一條總線布到底，沒有分支時，只需在線路末端安裝一個即可，若總線是以樹枝狀布設或放射狀布設時，如果分支線

（放射線）長度超過 200 米（雙芯屏蔽線超過 100 米）時，均應在線路末端安裝終端適配器。但

是，由于每只適配器本身要消耗大約 12mA 的電流，因此，每條總線上適配器的總數建議不要超

過 10 個。

6.2 總線輸入無極性。
