泰和安TX3214C輸出模塊接線安裝技術

一、概述

TX3214C 輸出模塊（以下簡稱模塊）符合 標準 GB 16806-2006《消防聯動控制系統》。

本模塊用于總線制消防廣播系統中消防廣播間的切換控制,無需外接 24V 電源。

本模塊外形美觀，采用插拔式結構，方便施工安裝，接線方便牢靠，采用專用集成芯片，

具有強大的分析判斷能力，可自動對所連接的廣播傳輸線進行監測，并通過控制器給出狀態示。

注意：若回路聯動設備全部為此模塊，更大 帶載數量為 30 個。每個廣播功率放大器配接

此模塊更大 數量為 10 個。

二、特點

1. 二總線，無極性

2. 內置專用集成芯片

3. 具有消防廣播輸入線故障檢測功能

4. 可檢測廣播音箱線路故障，出廠默認不檢線

5. 采用插拔式結構設計，接觸可靠，方便安裝、更換，便于施工

三、技術參數

1．總線協議：T3 協議

2．工作電壓：

總線電壓：15～28V（脈沖電壓）

3．工作電流：

總線監視電流：≤1mA 總線動作電流：≤7mA

4．指 示 燈：

巡檢指示燈：紅色（正常監視狀態閃亮一次，故障狀態閃亮兩次）

輸出指示燈：紅色（動作狀態常亮）

5．編碼方式：電子編碼（占一個總線地址點，編碼范圍在 1～242 之間任意設定）

6. 接點容量：100W

7．線 制：無極性二總線

8．使用環境：

溫 度：-10℃～55℃

相對濕度：≤95%RH，不凝露

9．外形尺寸：86mm×86mm×33mm（含底座）

10．殼體顏色：白色

11．重 量：約 113g（含底座）

12．執行標準：GB 16806-2006

四、結構特征和工作原理

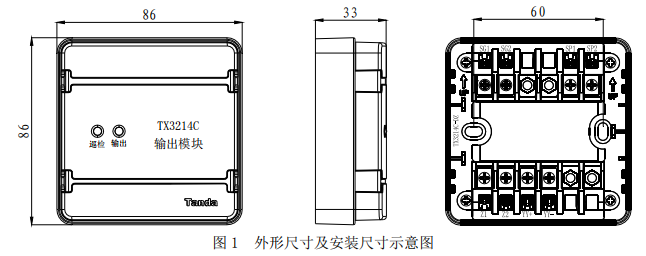

1．模塊的外形尺寸及安裝尺寸如圖 1 所示（單位：mm）。

2．工作原理

模塊采用專用集成芯片，實現與火災報警控制器通訊、線路故障檢測、輸出控制、狀態指

示等功能。模塊接收到火災報警控制器的啟動命令后，吸合繼電器，現場音箱切換到消防廣播

（事故廣播），并點亮輸出指示燈。

五、安裝與布線

警示：

? 安裝模塊之前，必須切斷電源，并確認全部底座已安裝牢靠，且連接線準確無誤。

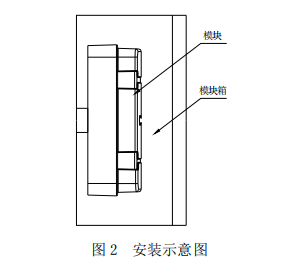

1．安裝方法

本模塊安裝在模塊箱中，將連接線正確連接至模塊底座，再安裝模塊即可，安裝示意圖如

圖 2 所示。

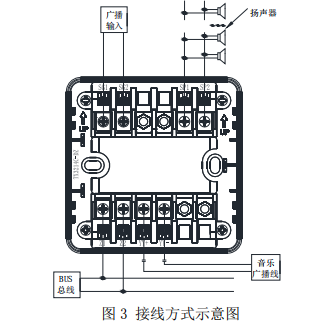

2.接線方式

模塊的接線方式如圖 3 所

3．接線端子說明

Z1 Z2：總線信號輸入，無極性；

SG1 SG2：事故廣播輸入端子；

SP1 SP2：揚聲器端子；

YY+ YY-：音樂廣播輸入端子。

注意：現場如需使用音樂廣播輸入端子，模塊應處于不檢線狀態，音樂廣播輸入端子為有

極性端口。音樂廣播輸入端子需要接 CBB 電容，建議耐壓 450V，容量 4.7uF。

4．布線要求

總線宜采用 RVS-2×1.0mm2或 1.5mm2阻燃線，廣播線及揚聲器線均采用 BV 線，截面積≥

1.0mm2，穿金屬管（線槽）或阻燃 PVC 管敷設。

六、使用與操作

編碼操作：可利用我司手持電子編碼器進行現場編碼（在 1～242 之間任意設定，但同一個回路中地址碼應 ），具體設置步驟和方法請參見手持電子編碼器的使用說明書。

七、搬運和儲存

模塊的運輸、搬運、儲存均須在包裝狀態下進行。裝卸過程要輕拿輕放，防止碰撞損壞。

存儲環境應保持通風、干燥，切忌露天存放。

八、注意事項

1．值班人員應熟練掌握模塊的操作程序。

2．本模塊為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。

3．應定期對模塊進行一次功能測試。
