泰和安TX3157A緊急啟停按鈕接線安裝技術

一、 概述

TX3157A 緊急啟停按鈕，用于控制氣體滅火系統的啟動和停止，同時還有手動狀態和自動

狀態轉換功能。通常安裝在保護區門口便于操作的位置，當確認發生火災后，長按“按下噴

灑”按鍵 2 秒鐘，即可向氣體滅火控制裝置發出氣體噴灑請求信號，氣體滅火控制裝置按預設

邏輯開始啟動聲光報警、關閉空調風扇等，經延時后，啟動氣體噴灑電磁閥。在延時期間，若

現場人員確認無火災發生或現場有人沒有撤離，可立即按下“按下停止”按鍵，中止延時。

二、 特點

1.電子編碼，使用手持編碼器編碼，占用一個總線地址

2.具有手動、自動模式轉換功能和緊急啟動、停止功能

3.防止誤操作結構設計，可靠性高

三、 技術參數

1.工作電壓：總線DC15V～DC28V

2.工作電流：監視電流：≤1.5mA，動作電流：≤2mA

3.啟動零件型式：重復使用型

4.啟動方式：人工按下“按下噴灑”按鍵2秒鐘

5.停止方式：人工按下“按下停止”按鍵1秒鐘

6.轉換模式方式：人工旋轉手自動轉換鎖，1秒鐘后轉換

7.指示燈：

1）工作：紅色，監視狀態下周期性閃亮；

2）啟動：紅色，系統處于延時啟動階段時點亮；

3）停止：紅色，監視狀態時不亮，系統處于延時啟動階段時按停止按鈕后停止燈

亮，松開后熄滅；

4）手動：綠色，系統處于手動模式時點亮；

5）自動：綠色，系統處于自動模式時點亮；

8.線制：與氣體滅火控制裝置采用無極性二總線連接

9.編碼方式：電子編碼，每個緊急啟停按鈕占用一個地址

10.使用環境：室內，溫度-10℃～50℃，相對濕度≤95%RH，不凝露

11.重量：約125g（含底座）

12.外型尺寸：121mm×86mm×45mm

四、 結構特征

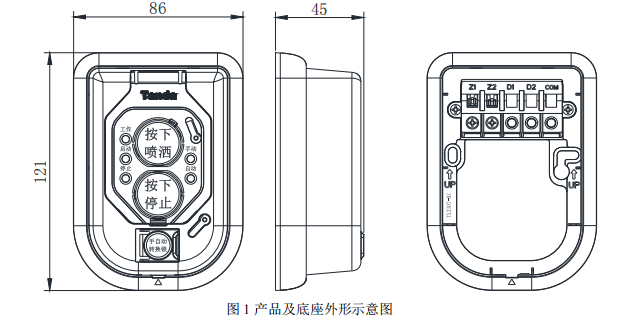

緊急啟停按鈕的外形示意圖如圖 1 所示，其外殼采用塑料材料制成，具有防止誤觸結構，

按鈕采用非自鎖方式，采用卡接式安裝方式。

五、 安裝與布線

1.底座安裝

緊急啟停按鈕采用 86H50 預埋盒安裝，總線對應連接，安裝緊急啟停按鈕即可，底座與

TX3307 采用相同底座。

2.布線

緊急啟停按鈕采用兩線制與氣體滅火控制裝置連接，允許最多 5 個緊急啟停按鈕同時控制

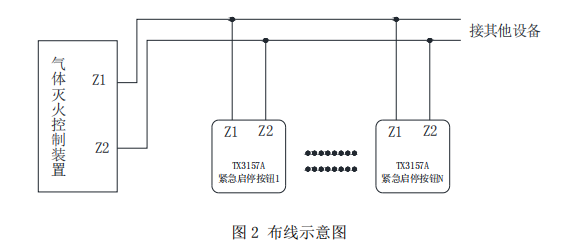

同一區域的氣體滅火鋼瓶，當多只緊急啟停按鈕連接時需采用并聯方式連接布線如圖 2。

接線端子 Z1、Z2：信號總線輸入，無極性布線要求：總線采用 RVS-2*1.0mm2或 1.5mm2線；穿金屬管（線槽）或阻燃 PVC 管敷設

3.編碼

產品安裝前進行編碼操作，利用本公司的手持編碼器進行現場編碼。編碼時將編碼器與總

線兩端子連接，輸入地址碼。具體設置步驟和方法請參見手持電子編碼器的使用說明書。

4.產品安裝

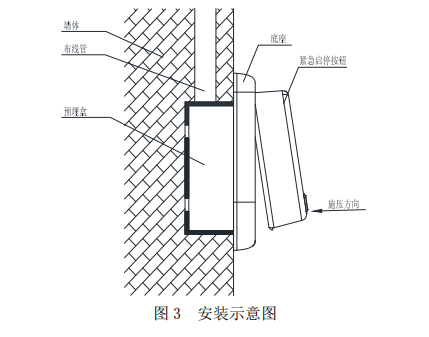

安裝方法如圖 3 所示

5.調試

警告：待全部設備都安裝完畢后再接通電源。

緊急啟停按鈕在進行測試之前，應通知有關管理部門，系統在進行維護時，會因此而臨時

停止工作。同時應切斷正在進行維護的區域或系統的邏輯控制功能，以免造成不必要的報警聯動。

1）使用控制器進行注冊，查看注冊產品的數量是否與安裝一致；

2）功能測試，分別進行啟動、停止、手自動轉換測試

危險：本產品在調試驗收階段嚴禁連接各區滅火氣體的啟動電磁閥，否則可能導致氣體誤

噴而危及生命安全及造成重大財產損失。

六、 使用與操作

1、系統上電后。處于正常監控下，工作指示燈周期性閃亮，當發生火警確認需要啟動

時，按破保護片，長按“按下噴灑”按鍵至啟動指示燈常亮，氣體滅火控制器處于延時啟動狀

態，如需停止啟動，按破保護片，長按“按下停止”按鍵至停止指示燈點亮，控制處于中止延

時狀態 ；

2、手自動轉換狀態，根據保護區域進行設定，當需要有人進入保護區域時，應設置成手

動狀態，手自動轉換需使用專用鑰匙進行更改，每旋轉一次鑰匙，手自動轉換進行一次切換，

對應轉換手自動指示燈閃亮，控制器轉換完成后緊急啟停按鈕相對應的手動或者自動指示燈常

亮。

七、 搬運和儲存

設備運輸、搬運、儲存均須在包裝狀態下進行，裝卸過程要輕拿輕放，防止碰撞損壞。儲

存環境應保持通風、干燥，切忌露天存放。

八、 注意事項

1.本產品為室內型，如需安裝于室外，應采用相應防護措施；

2.本產品屬消防專業設備，需專人管理，必須嚴格執行值班和交接班制度，并做好運行記錄。經過培訓后的專業人員方可安裝調試本產品！嚴禁他人隨意觸動！ 禁止在非火警時啟動氣體滅火噴灑；

3.本產品到達工程現場后要注意進行環境維護，要求在防塵、防潮、防蛀的環境下進行施工；

4.非本崗操作人員不得擅自操作或按動各種按鈕開關；

5.保養測試時要斷開外部氣體鋼瓶，避免誤操作引起氣體誤噴。

危險：滅火氣體啟動不當極易使噴灑現場人員中毒或窒息，造成嚴重的傷亡事故， 禁止在非火警時啟動氣體滅火噴灑。
